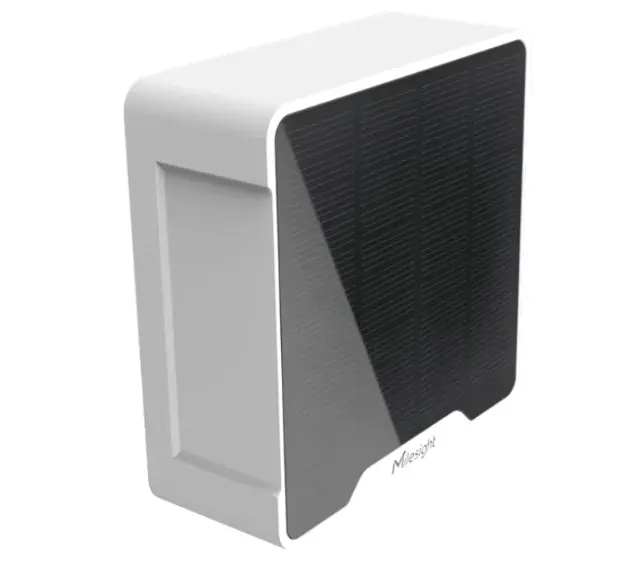

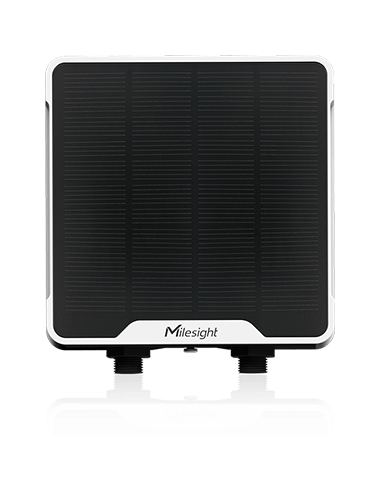

Asperiot: UC501 v3

Venkovní kontroler slouží k vzdálenému sběru a přenosu dat z různých průmyslových senzorů, měřičů a zařízení – například vodoměrů, plynoměrů nebo elektroměrů. Díky široké škále vstupů a výstupů (analogové, digitální, sériové RS232/RS485) umožňuje připojení a ovládání celé řady technologií v terénu. Kontroler je vybaven dobíjecí baterií napájenou solárním panelem pro provoz i na odlehlých místech bez přívodu elektřiny.


Cena s DPH

5 576,89 Kč 5 576,89 Kč  s DPH
0,00 Kč  s DPH

  • varianta
  • Anténa

Bohatá průmyslová rozhraní

Zařízení obsahuje několik průmyslových rozhraní pro současné monitorování a ovládání senzorů. Díky průmyslovým rozhraním RS232, RS485, GPIO a analogovému výstupu najde své uplatnění v různých aplikací. Můžete k němu například připojit plynoměr, vodoměr nebo průtokoměr a použít jej jako počítadlo pulzů.

Bohatá průmyslová rozhraní

Zařízení obsahuje několik průmyslových rozhraní pro současné monitorování a ovládání senzorů. Díky průmyslovým rozhraním RS232, RS485, GPIO a analogovému výstupu najde své uplatnění v různých aplikací. Můžete k němu například připojit plynoměr, vodoměr nebo průtokoměr a použít jej jako počítadlo pulzů.

Autonomní provoz

Získejte maximální kontrolu nad zařízením prostřednictvím lokálního nebo vzdáleného ovládání. Spolehlivý provoz je zajištěn i v případě nedostupnosti sítě, kdy zařízení funguje na základě přednastavených příkazů.

Autonomní provoz

Získejte maximální kontrolu nad zařízením prostřednictvím lokálního nebo vzdáleného ovládání. Spolehlivý provoz je zajištěn i v případě nedostupnosti sítě, kdy zařízení funguje na základě přednastavených příkazů.

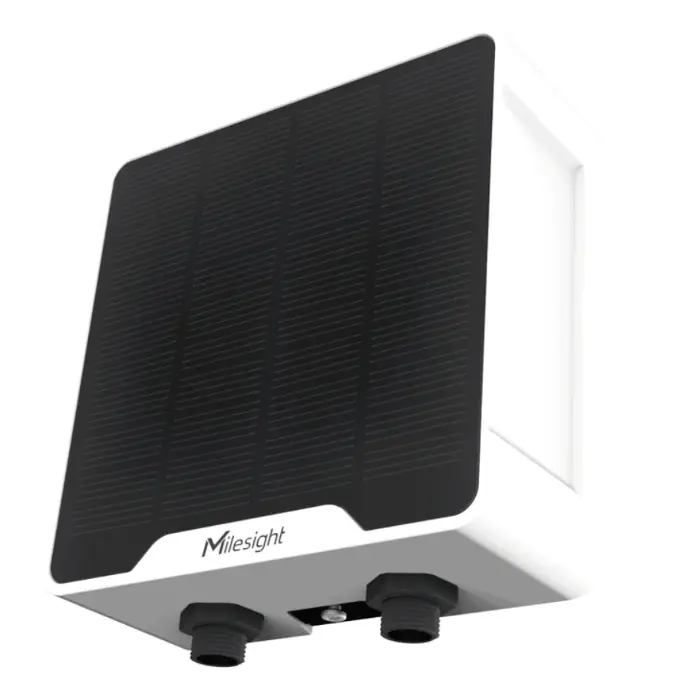

Robustní kryt

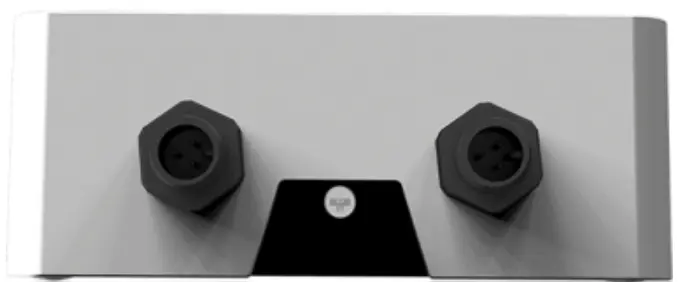

Zařízení se stupněm ochrany IP67 a konektory M12 zajišťují ochranu proti prachu a vodě. Díky tomu je zařízení vhodné nejen pro venkovní aplikace, ale i do drsného prostředí.

Robustní kryt

Zařízení se stupněm ochrany IP67 a konektory M12 zajišťují ochranu proti prachu a vodě. Díky tomu je zařízení vhodné nejen pro venkovní aplikace, ale i do drsného prostředí.

Všestrannost a přizpůsobivost

Rozhraní SDI-12 umožňuje připojit širokou škálu přístrojů pro monitoring prostředí, jako jsou povětrnostní senzory, hydrologické senzory a jiné zemědělské senzory.

Všestrannost a přizpůsobivost

Rozhraní SDI-12 umožňuje připojit širokou škálu přístrojů pro monitoring prostředí, jako jsou povětrnostní senzory, hydrologické senzory a jiné zemědělské senzory.

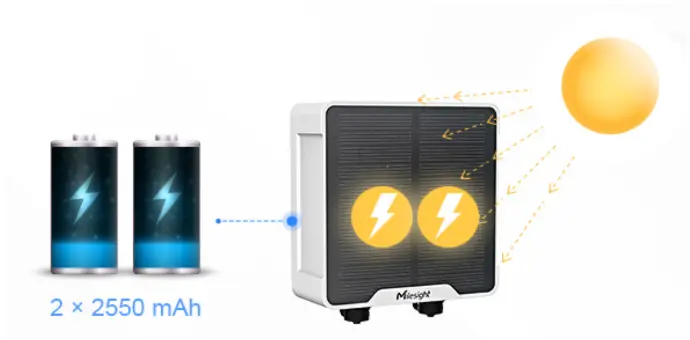

Dlouholetý bateriový provoz

Řídící jednotka je vybavena dvěma vyměnitelnými bateriemi, které společně s vestavěným solárním panelem zajišťují dlouholetý provoz.

Dlouholetý bateriový provoz

Řídící jednotka je vybavena dvěma vyměnitelnými bateriemi, které společně s vestavěným solárním panelem zajišťují dlouholetý provoz.

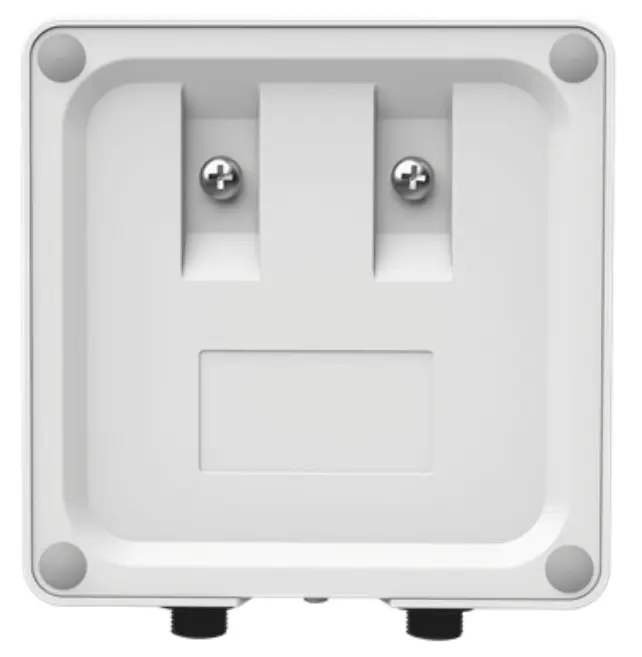

Flexibilní instalace

Přizpůsobte si svůj prostor dle vašich možností a potřeb. Zařízení je možné umístit na stávající zeď nebo využijte možnost umístění na sloupek a získejte tak maximální flexibilitu v uspořádání prostoru.

Flexibilní instalace

Přizpůsobte si svůj prostor dle vašich možností a potřeb. Zařízení je možné umístit na stávající zeď nebo využijte možnost umístění na sloupek a získejte tak maximální flexibilitu v uspořádání prostoru.

Parametry a specifikace

Frekvenční pásmo LoRaWAN  ​ ​​ ​EU868

Výkon LoRaWAN ​ ​ ​ ​ ​ ​​ ​ ​ ​ ​16 dBm

Citlivost LoRaWAN ​ ​ ​  ​ ​​​ ​ ​ ​​-137 dBm @300bps

Režim LoRaWAN​ ​ ​ ​  ​ ​ ​ ​​ ​​OTAA/ABP Class A


IO

Porty  2 × GPIO

Logická úroveň  ​ ​ ​ ​ Nízká: 0-0,9 V, Vysoká: 2,5-3,3 V

Maximální proud  ​ ​ ​ ​ 20 mA

Pracovní režim  ​ ​ ​ ​ Digitální vstup, Digitální výstup, Čítač pulsů (softwarově přepínatelné)


Sériový port

Porty  ​ ​ ​ ​ ​ ​ 1 × RS232 nebo RS485 (softwarově přepínatelné)

Přenosová rychlost  ​ ​ ​ ​ 1200-115200 bps

Protokol ​ ​ ​ ​ ​ ​ Transparentní (RS232/RS485), Modbus RTU (RS485)


Analogový vstup

Porty  ​ ​ ​ ​ ​ ​ 2 × Analogový vstup

Rozlišení  ​ ​ ​ ​ ​ ​ 12 bit

Vstupní rozsah  ​ ​ ​ ​ 4-20 mA nebo 0-10 V (přepínatelné)


SDI-12

Porty  ​ ​ ​ ​ ​ ​ 1 × SDI-12

Protokol  ​ ​ ​ ​ ​ ​ SDI-12 V1.4

Konektor datového rozhraní  ​​​ ​ ​M12 (kód A)

Konfigurace zařízení ​ ​ ​ ​ ​ ​ ​ ​​​ ​NFC​

Vstupní rozhraní napájení ​  ​ ​ ​​1 × M12 A-kódované samčí rozhraní

​Vstupní napájení  ​ ​ ​ ​ ​​​ ​ ​​ER34615 Li-SOCl2, 5-24 VDC

Kapacita baterií  ​ ​ ​ ​ ​ ​ ​ ​ ​​2 x 2550 mAh baterie s dobíjecím solárním panelem

​Solenoidové rozhraní  ​ ​ ​ ​ ​ ​​ ​ ​2 ×2-vodičové 12 VDC dvoustavové ovládání elektromagnetického ventilu

Krycí ochrana  ​ ​ ​ ​ ​ ​​ ​ ​IP67

Provozní teploty  ​ ​ ​ ​​ ​ ​​​​ ​​-20ºC to +60ºC

Možnost instalace ​ ​ ​ ​ ​ ​ ​zeď/sloup

Rozměry ​​ ​ ​ ​ ​​​120,1 x 120,1 x 55,4 mm


Kde lze aplikovat a oblasti využití

​Díky vlastnostem, jako je vodotěsnost a flexibilní napájení, lze využít i v náročných podmínkách.

ZEMĚDĚLSTVÍ

Monitoring ve skleníkách
Monitoringu kvality vody, vzduchu

PRŮMYSL

Odečty spotřeby z vodoměrů, plynoměrů, elektroměrů a jiných měřidel


Parametry a specifikace

Frekvenční pásmo LoRaWAN
EU868

Výkon LoRaWAN
16 dBm

Citlivost LoRaWAN
​​-137 dBm @300bps

Režim LoRaWAN​
OTAA/ABP Class A


IO

Porty
2 × GPIO

Logická úroveň
Nízká: 0-0,9 V, Vysoká: 2,5-3,3 V

Maximální proud
20 mA

Pracovní režim
Digitální vstup, Digitální výstup, Čítač pulsů (softwarově přepínatelné)


Sériový port

Porty
1 × RS232 nebo RS485 (softwarově přepínatelné)

Přenosová rychlost
1200-115200 bps

Protokol
Transparentní (RS232/RS485), Modbus RTU (RS485)

Analogový vstup

Porty
2 × Analogový vstup

Rozlišení
12 bit

Vstupní rozsah
4-20 mA nebo 0-10 V (přepínatelné)


SDI-12

Porty
​1 × SDI-12

Protokol
SDI-12 V1.4

Konektor datového rozhraní
M12 (kód A)

Konfigurace zařízení
NFC​

Vstupní rozhraní napájení
​​1 × M12 A-kódované samčí rozhraní

​Vstupní napájení
ER34615 Li-SOCl2, 5-24 VDC

Kapacita baterií
​​2 x 2550 mAh baterie s dobíjecím solárním panelem

​Solenoidové rozhraní
​2 ×2-vodičové 12 VDC dvoustavové ovládání elektromagnetického ventilu

Krycí ochrana
​IP67

Provozní teploty
-20ºC to +60ºC

Možnost instalace
zeď/sloup

Rozměry
120,1 x 120,1 x 55,4 mm


Kde lze aplikovat a oblasti využití

​Díky vlastnostem, jako je vodotěsnost a flexibilní napájení, lze využít i v náročných podmínkách.

ZEMĚDĚLSTVÍ

Monitoring ve skleníkách
Monitoringu kvality vody, vzduchu

PRŮMYSL

Odečty spotřeby z vodoměrů, plynoměrů, elektroměrů a jiných měřidel


KOMPATIBILNÍ S OTEVŘENÝMI STANDARDY


Modul ITRON Cyble 5 je navržen pro připojení do sítí používající otevřené standardy komunikace wM-Bus, nebo víceúčelové IoT sítě (LoRaWAN /Sigfox/OMSv4).

Automatizovaný odečet (Automated Meter Reading - AMR)

Bezdrátový odečet dat měřičů pochůzkou, nebo za jízdy použitím ITRON RF Master 5. Umožňuje dálkový odečet měřiče bez fyzického přístupu do objektu.

Iot sítě (LoRaWAN™ nebo Sigfox®)

Připojení měřičů do sítí Internetu věcí (Internet of Things - IoT) prostřednictvím technologií LoRaWAN™, Sigfox® nebo OMSv4.


ROZŠÍŘENÁ DATOVÁ SADA PRO DISTRIBUCI VODY A PLYNU



Backflow / Reverse Flow

Detekce a vyhodnocení zpětného průtoku pro posouzení kvality vody, nebo zdravotního rizika

Diagnostika

Bezchybná funkce je zajištěna monitorováním:

» Úrovně vybití baterie

» Změny konfigurace

» Synchronizace času v síti LoRaWAN a wM-Bus

Varování a alarmy událostí

Alarmy jsou vyslány v okamžiku, kdy jsou zaznamenány důležité události, jako:

» Únik na straně zákazníka (stálý průtok)

» Pokus o nedovolenou manipulaci (demontáž)

» Stojící měřič (nulová spotřeba)

» Předimenzovaný/poddimenzovaný měřič

Fakturační & záznamové funkce

Nastavitelné fakturační funkce spolu s přesnými daty spotřeby až v 15-ti minutových intervalech

Flow Distribution

Přesný monitoring rozdělení průtoku

Radiová frekvence

Parametr

Hodnota

Protokol

wM-Bus T2, C2 / LoRaWAN™ / Sigfox® / OMS v4

Modulace

FSK, BPSK (Sigfox®), CSS (LoRa®)

Nosná frekvence

868 MHz ISM Band

Vyzářený výkon

< 25 mW

Životnost baterie

Až 15 let*

Technické parametry

Parametr

Hodnota

Zdroj napájení

Lithiová baterie

Krytí

IP 68

Relativní vlhkost

0 až 100% - ponořené

Pracovní teplota

-10°C / +55C***

Krátkodobá teplota

-20°C / +70°C

* Teoretická životnost bez záruky: ve standardních provozních podmínkách a teploty, záviská na způsobu připojení a četnosti odečtu.

** Za normálních aplikací se stanovenými referenčními provozními podmínkami.

*** Provozní: +5°C to +35°C / Skladovací: +5°C to +35°C / Převozní: Min -20°C (<24 hodin vcelku), Max. +70°C (<24 hodin vcelku), / Min. pracovní teplota: -10°C (< 15 dní/rok) / Max pracovní teplota: +55°C (<15 dní/rok).



SHODY

» IP68 dle EN 60529

» Direktiva 2002/95/EC

» RoHs, WEEE2, , ATEX

» Direktiva 2014/53/EU

CERTIFIKACE PŘIPOJITELNOSTI

» LoRaWAN R1.0.4

» Sigfox V2.6.0

» OMS V4.1.2


Produktový list výrobce Itron (PDF)
